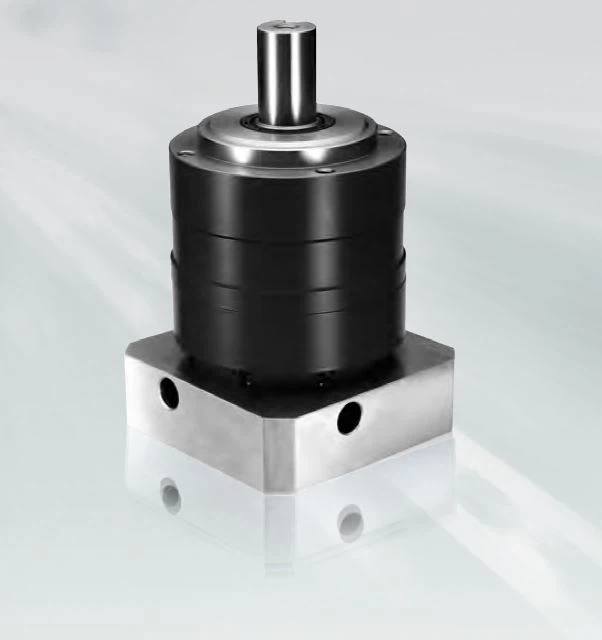

מפחית תיבת הילוכים עם ביצועים גבוהים עבור סרוו וסטפר

PLMD 90/PLMD + 90 Level 1 שירותים טכניים: על פי הפרמטרים הרלוונטיים שסופקו על ידי הלקוח, תוכנת ההנדסה SIGRINER משמשת ליצירת דיאגרמת עקומת עומס התנועה של ציוד המנגנון לקבלת הפרמטרים המתאימים וגזירת עקומת עומס התנועה. ...

שלח החקירה

PLMD 90/PLMD⁺90 רמה 1

שלב				שלב 1
יחס הפחתה	i			3	4	5	6	7	8	10
מומנט פלט מדורג	T2N		נ"מ	130	140	160	150	140	120	100
			in.lb	1151	1239	1416	1328	1239	1062	885
מומנט בלימת חירום אפשר 1000 פעמים בחיי העבודה של תיבת ההילוכים	T2לא		נ"מ	3 xNOM.פלט
			in.lb
מהירות קלט מדורגת (T2N, טמפרטורת סביבה 20°C)	N 1n		סל"ד	3000	3000	3000	3000	3000	3000	3000
מהירות קלט מקסימלית	n 1max		סל"ד	6000	6000	6000	6000	6000	6000	6000
מרווח החזרה מקסימלי	jt		arcmin	PLMD 90≤5ARCMINPLMD⁺90≤3ARCMIN בהתאמה אישית≤1 ARCMIN
רגע ללא עומס (nt=3000rmp, תיבת הילוכים 20°C)	T012		נ"מ	1.8	1.4	1.1	1	0.8	0.7	0.6
			in.lb	15.9	12.4	9.7	8.9	7.1	6.2	5.3
קשיחות פיתול	Ct21		Nm/ arcmin	10
			in.lb /arcmin	89
כוח רדיאלי מירבי	F2AMAX		N	3500
			lbf	787.5
כוח צירי מקסימלי	F3RMAX		N	1400
			lbf	315
מומנט גלגול מקסימלי	M2KMax		נ"מ	236
			in.lb	2089
אורך חיים, משך חיים	Lh		שעה	≥20000
יעילות בעומס מלא	η		%	97
טמפרטורת הסביבה	ºC			-15~40
	F			5~40
הטמפרטורה המקסימלית המותרת של הקליפה	ºC			+90
	F			194
סיכה				שימון חיים
כיוון הסיבוב				קלט ופלט באותו כיוון
רמת הגנה				IP65
כיוון התקנה				כל
רעש עבודה (i=10 ו-n1=3000rpm ללא עומס)	L_{הרשות הפלסטינית}dB(A)			≤58
רגע של אינרציה	J1	ק"ג.ס"מ²		0.61	0.48	0.47	0.45	0.45	0.44	0.44
		10^-3in.lb.s²		0.53	0.42	0.41	0.39	0.39	0.38	0.38

שירותים טכניים:

על פי הפרמטרים הרלוונטיים שסופקו על ידי הלקוח, תוכנת ההנדסה SIGRINER משמשת ליצירת דיאגרמת עקומת עומס התנועה של ציוד המנגנון להשגת הפרמטרים המתאימים וגזירת עקומת עומס התנועה. הצג אינטואיטיבי פרמטרים חשובים ואינדקסי עומס במערכת ההולכה כדי לעזור ללקוחות לבצע תכנון מבני סביר.
SIGRINER מספקת מסד נתונים של מנועים מ-500 יצרני מנועי סרוו ברחבי העולם

הדרכת לקוחות:
אנו מתכבדים לספק לך את המומחיות היישומית שלנו בתכנון מחשוב ותמסורת. אנו יכולים לספק הכשרה רלוונטית בהתאם לצרכיך. אנא צור קשר עם המהנדס שלנו, או שלח אלינו acal/wechat
יישום בתעשייה

אנו מספקים אספקה מהירה ותמיכה חזקה בכל רחבי העולם באמצעות רשת מכירות ושירות שלמה
עם שנים של ניסיון עשיר, המומחים המוסמכים שלנו מספקים שירותי ייעוץ מובילים בשוק למגזרי תעשייה שונים
רובוטיקה, אוטומציה וטכנולוגיית מניפולטורים
מגוון תיבות הילוכים סרוו ומערכות הילוכים מכניות, מדגמים חסכוניים ועד לדגמים יוקרתיים; ניתן ליישם על רובוטים שונים ועל צירי העזר שלהם, כגון פירי הילוכים והתקני בקרת תחנות
